壓力表徑向和軸向是什么意思?怎么區分?壓力表的軸向和徑向的區別主要體現在安裝上。

軸向壓力表的接頭和壓力表表盤垂直，徑向壓力表的接頭和表盤水平，看下圖可明顯區分。

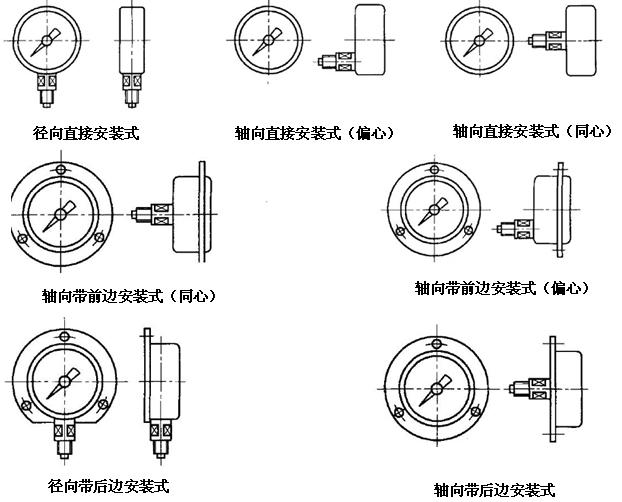

軸向壓力表和徑向壓力表區分：

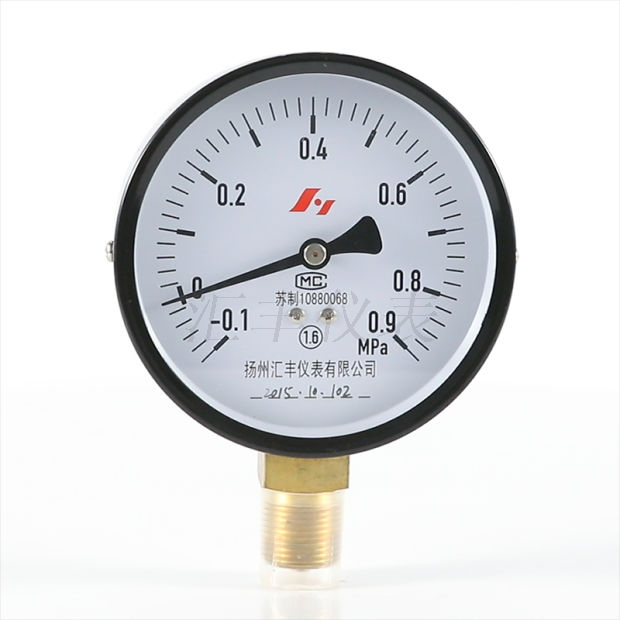

1. 徑向直接安裝



2. 徑向帶后邊安裝式

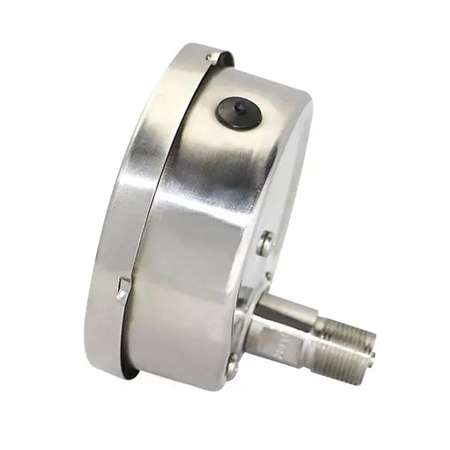

3. 軸向直接安裝式（偏心）

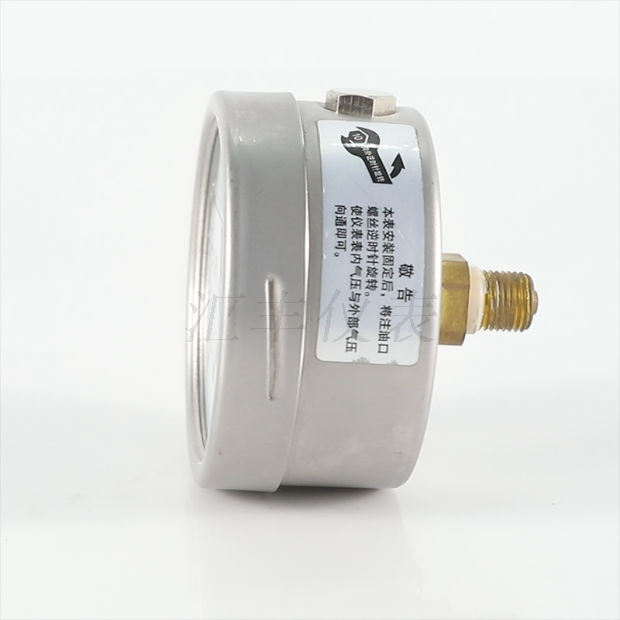

4. 軸向直接安裝式（同心）

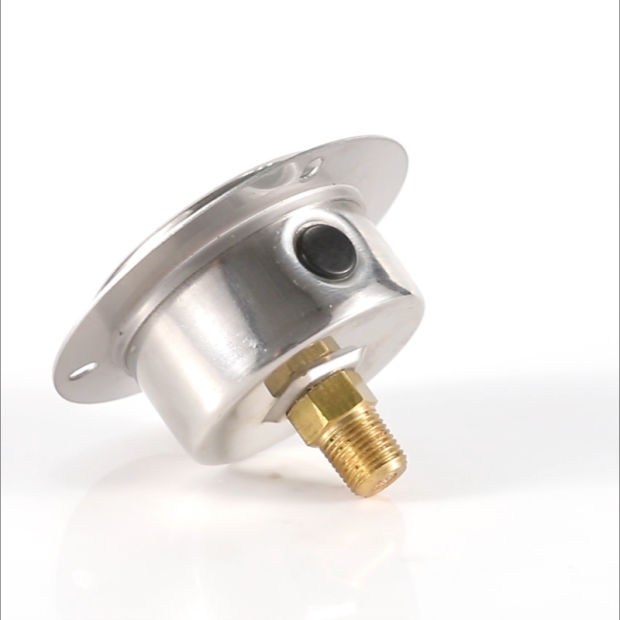

5. 軸向帶前邊安裝式（同心）

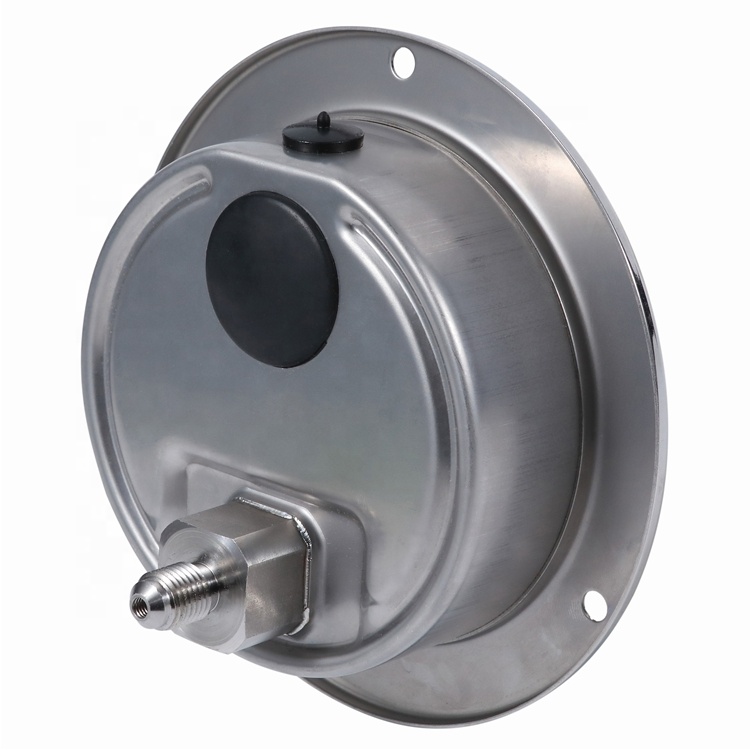

6. 軸向帶前邊安裝式（偏心）

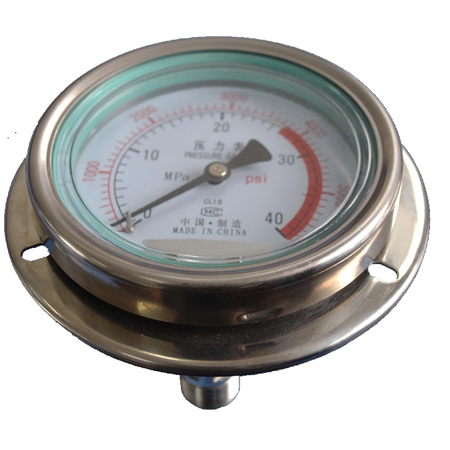

7. 軸向帶后邊安裝式



匯總

壓力表的安裝結構型式區分

從安裝結構型式看，有直接安裝式、嵌裝式和凸裝式，其中嵌裝式又分為徑向嵌裝式和軸向嵌裝式，凸裝式也有徑向凸裝式和軸向凸裝式之分。

1、直接安裝式

分為徑向直接安裝式和軸向直接安裝式。

徑向直接安裝式是基本的安裝型式，一般在未指明安裝結構型式時，均指徑向直接安裝式。

軸向直接安裝式考慮其自身支撐的穩定性，一般只在公稱直徑小于150mm的壓力表上才選用。

2、嵌裝式和凸裝式

所謂嵌裝式和凸裝式壓力表，即說的帶邊(法蘭邊)壓力表。

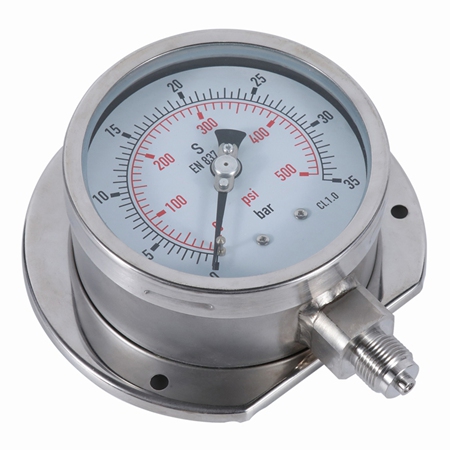

軸向嵌裝式既軸向前帶邊、徑向嵌裝式是指徑向前帶邊、徑向凸裝式(也叫墻裝式)是指徑向后帶邊壓力表。
